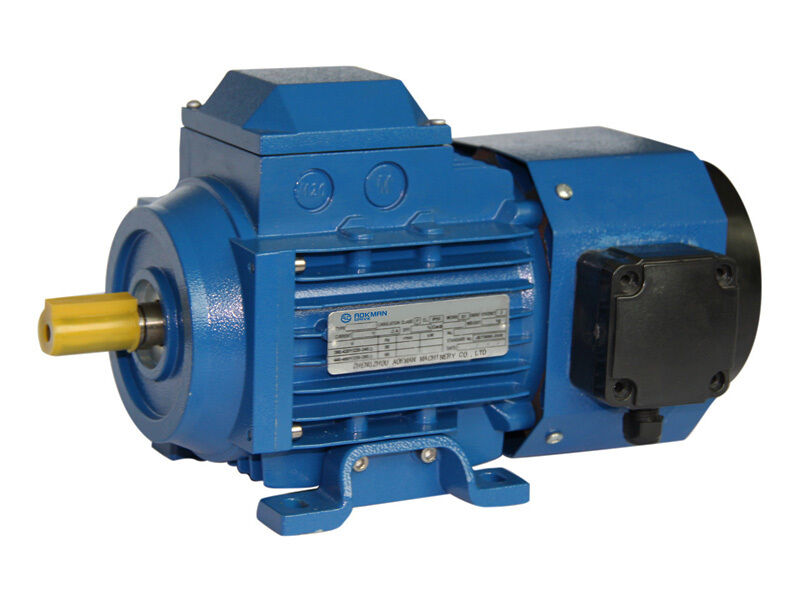

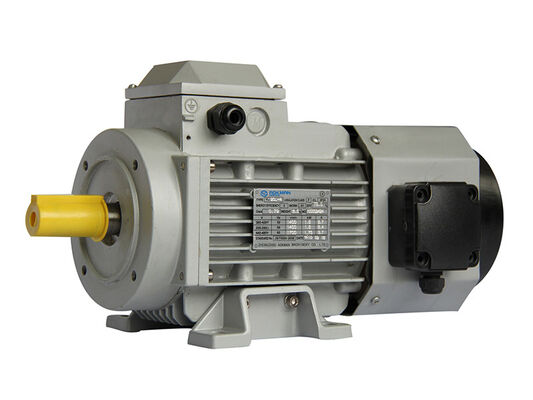

YVF-serie AC-motor met variabele frequentie – 0,12-22 kW

Variabele frequentie wisselstroommotor van de YVF-serie ¥ 0.12-22kW, 1000-3000 RPM
De DongQi® YVF Series Variable Frequency 3-Fase Asynchrone Motors, ontworpen volgens IEC-normen, zijn voorzien van een gegoten aluminium behuizing met een vierkant ABB-motorontwerp en afneembare montagepootjes.Geoptimaliseerd voor toepassingen met variabele snelheidDeze inductiemotoren bieden stofdichte en waterdichte prestaties, laag geluid, lage trillingen en een hoge energie-efficiëntie, waardoor een lange levensduur wordt gewaarborgd.12 kW tot 22 kW en snelheden van 1000-3000 RPMDe YVF-serie is ideaal voor industriële toepassingen die een nauwkeurige snelheidsregeling en betrouwbare werking vereisen.
Toepassingen van wisselstroommotoren met variabele frequentie van de YVF-serie
De YVF-serie is uitstekend in industriële toepassingen met variabele snelheden, waaronder:
Pompen en ventilatoren Precieze snelheidsregeling voor HVAC- en watersystemen.
Transportvoertuigen ­ Verstelbare snelheden voor efficiënte materiaalverwerking bij de productie.
Compressoren Optimaliseerde prestaties voor lucht- en gascompressie systemen.
Werktuigmachines Variabele snelheidsaandrijving voor CNC- en snijmachines in de industrie.
Deze wisselstroommotor is perfect voor energiezuinige, dynamische industriële taken.
Voordelen van de wisselstroommotor van de YVF-serie
Belangrijkste voordelen zijn:
Variabele frequentiebestandheid
Energie-efficiëntie ¢ Hoog-efficiënt ontwerp vermindert energieverbruik en kosten.
Laag geluid en trillingen ️ Precieze componenten zorgen voor een soepele en stille werking.
Stof- en waterdichtheid: IP54/IP55/IP56 voor ruwe omgevingen.
Lange levensduur ️ Duurzame aluminium behuizing en hoogwaardige lagers verbeteren de betrouwbaarheid.
Aanpasbare montage ️ Afneembare voeten met meerdere opties (B3, B5, B14, B34, B35).
Hoogwaardige componenten C&U-, NSK- of SKF-lagers en siliciumstaalkernen voor topprestaties.
Technische parameters van wisselstroommotoren met variabele frequentie van de YVF-serie
Specificatie van de parameter
Vermogen 0,12 kW22 kW (0,16HP30HP)
Uitgangssnelheid 3000 RPM, 1500 RPM, 1000 RPM
Polen 2P, 4P, 6P
Spanning 380V
Frequentie 50Hz/60Hz, variabele frequentie
Frame-maatregelen H63 tot en met H180
Afmeting van de as Φ11~Φ48
Ingangsbescherming IP54, IP55, IP56
Isolatieniveau F
Werkzaamheden Continu werkzaamheden (S1)
Koeling IC411
Bremsen Optioneel remmen
Montageopties IM B3, B5, B14, B34, B35
Hoofdbestanddelen
Huizen
Materiaal: gegoten aluminium voor lichte duurzaamheid en corrosiebestendigheid.
Ontwerp: Vierkant ABB motorontwerp met afneembare voeten voor veelzijdige montage.
Schacht
Materiaal: 40Cr staal voor hoge sterkte en slijtvastheid.
Functie: Precisiebewerking voor een betrouwbare krachtoverdracht bij toepassingen met variabele snelheid.
Magnetdraad
Type: QZ-2/155, QZ-2/180 voor superieure thermische en elektrische prestaties.
Functie: zorgt voor een efficiënte werking onder continue dienst en variabele frequenties.
Stator & Rotor Core
Materiaal: siliciumstaalplaten (DW470, DW600) voor een verbeterd magnetisch rendement.
Kenmerk: Minimaliseert energieverlies en verhoogt de motorische prestaties.
Lagers
Merken: C&U, NSK of SKF voor hoge betrouwbaarheid en lage wrijving.
Kenmerk: Ondersteunt een soepele werking en een langere levensduur van de motor.
Brek
Type: optioneel elektromagnetische remmen voor toepassingen waarbij gecontroleerd stoppen vereist is.
Kenmerk: Verbetert de veiligheid en precisie in systemen met variabele snelheid.
Modellen en varianten
YVF-serie: raamgroottes H63~H180, vermogen 0,12-22kW, polen 2P, 4P, 6P, snelheden 1000-3000 RPM.
Montagevarianten: IM B3, B5, B14, B34, B35 voor flexibele installatiemogelijkheden.
Veiligheidskenmerken
De wisselstroommotor met variabele frequentie van de YVF-serie zorgt voor een veilige werking door:
Stof- en waterdichte behuizing ¢ IP54/IP55/IP56-classificaties beschermen tegen milieugevaren.
Hoog isolatiepeil ️ isolatie van klasse F voor thermische stabiliteit en veiligheid.
Premium Lagers C&U, NSK of SKF lagers verminderen slijtage en verbeteren de betrouwbaarheid.
Optioneel remmen Elektromagnetische remmen zorgen voor een nauwkeurig stoppen voor veiligheidskritische taken.
Continu werkzaam (S1) ⁠ Ontworpen voor een veilige, non-stop werking onder dynamische omstandigheden.
Aanpassingsopties
Vermogensbereik: 0,12-22 kW (0,16-30 pk) voor diverse industriële behoeften.
Snelheidsopties: 1000, 1500, 3000 RPM (2, 4, 6 polen) voor nauwkeurige besturing.
Framegroottes: H63 tot H180 voor compacte of grotere installaties.
Montage-typen: B3, B5, B14, B34, B35 voor flexibele installatie.
Schachtdiameter: Φ11~Φ48 voor compatibiliteit met verschillende systemen.
Optie remmen: optioneel elektromagnetische remmen voor een op maat gemaakte prestatie.
Installatie en onderhoud
Montage-typen: IM B3, B5, B14, B34, B35 voor veelzijdige installaties.
Onderhoud: inspecteer jaarlijks de lagers, magnetdraadjes en optionele remmen; maak de behuizing schoon om stofophoping te voorkomen.
Koeling: zelfventilatie IC411 voor efficiënte warmteafvoer.
Economische voordelen
Energie-efficiëntie
Lange levensduur ️ Duurzame aluminium behuizing en kwaliteitscomponenten minimaliseren vervangingen.
Een geringe onderhoudsbehoefte ️ Betrouwbare lagers en een robuust ontwerp verminderen de onderhoudskosten.
Kosten-efficiënte installatie ️ Afneembare voeten en meerdere montageopties vereenvoudigen de installatie.
Waarom de wisselstroommotor van de YVF-serie kiezen?
De wisselstroommotor van de YVF-serie van DongQi levert efficiënte, geruisarme prestaties met een precieze snelheidsregeling voor industriële toepassingen.1000-3000 RPM snelhedenHet is ideaal voor pompen, vervoerbanden en werktuigmachines.De robuuste constructie zorgt voor een betrouwbare en milieuvriendelijke werking.
Voor meer informatie, technische ondersteuning of een professionele offerte, neem contact met ons op via
